VIZLEDA – software pro vizualizaci
Vizualizace (software pro PC/operátorská
pracoviště) technologie a procesů řízených stanicemi a regulátory
TRONIC 2000 se vytváří ve vývojovém prostředí Visual Basic (využívá se
návrh obrazovek a samotný překladač) pomocí rozsáhlé modulární knihovny
VIZLEDA, která se skládá ze dvou hlavních částí:

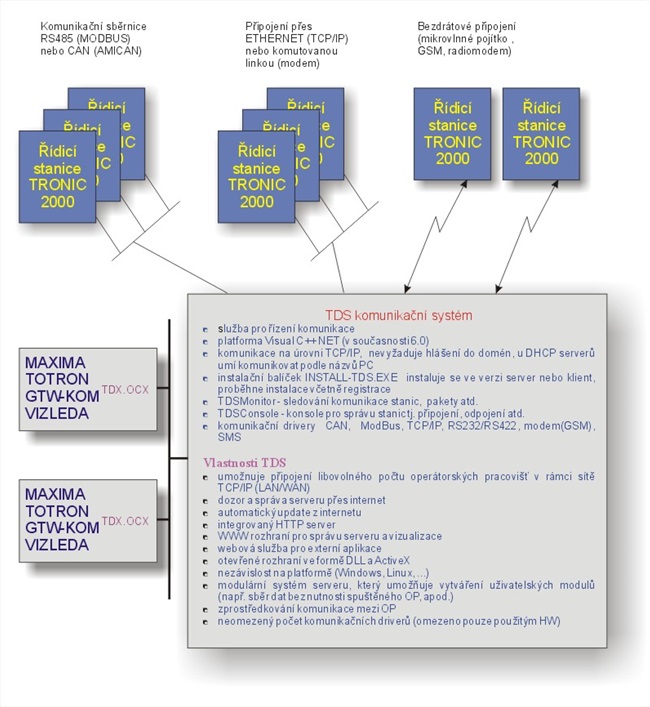

Komunikační systém TDS – zajišťuje propojení mezi systémy TRONIC 2000 a operátorskými stanicemi (PC)
Knihovna VIZLEDA – soubor OCX prvků a DLL knihoven, které se v
prostředí Visual Basic linkují společně s uživatelem navrženými
obrazovkami do konečného projektu / aplikace.
Příprava projektu uživatelem
- Definice připojených stanic, adresy, komunikace atd.
- Tvorba uživatelských obrazovek –
natažení pozadí (např. obrázky v Corelu), vkládání objektů – textů,
popisů, armatur, přístrojů atd., propojení objektů s informačními body
(TDS systém)
- Tvorba uživatelského menu a propojení s obrazovkami
- Definice seznamu poruch
- Definice seznamu průběhových grafů – tigry
- Definice seznamu registrovaných hodnot – registrace
- Definice seznamu registrovaných událostí
- Definice tiskových sestav
- Definice alarmů – zpoždění, hlášení po SMS atd.
- Nastavení oprávnění a dalších parametrů (odmazávání starších dat, tiskárna atd.)
Vytvoření projektu
Po přípravě projektu jsou přidány všechny systémové stránky VIZLEDA a
všechny knihovní funkce a vytvořen projekt na platformě Visual Basic.
Vytvoření aplikace
- Zákazník musí vlastnit produkt Visual Basic Standard
- V prostředí VIZLEDA se vydá pokyn vytvořit aplikaci a VIZLEDA spustí překladač Visual Basic a vytvoří aplikaci
- Nakonec se připraví instalační CD
